JAYKS Audio GmbH

ISO2CAR Radioadapter AD123VW2 • für VW

Lieferzeit: 1-3 Werktage

€45,90 EUR
€45,90 EUR
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet

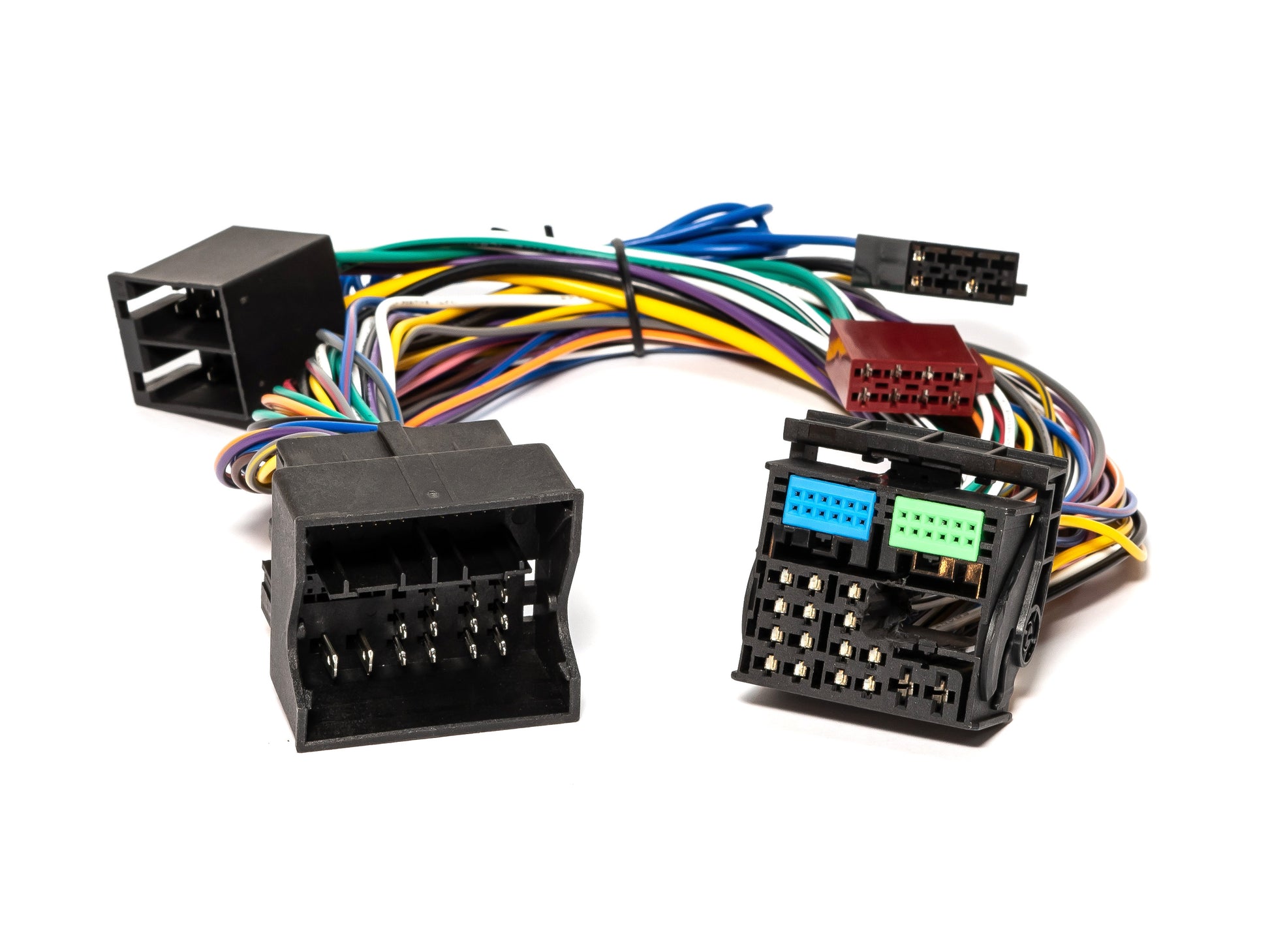

ISO2CAR-Radioadapter AD123VW2

passend für z.B. VW-Touareg 2 (7P) Radios RNS 850

Mit dem AD123VW2 ISO2CAR-Radioadapter werden JAYKS Plug & Play Auto-Verstärker (4DX, 5DX, 5DX plus) einfach, schnell und direkt an VW oder andere Serien-Radios angeschlossen. Der Adapter unterstützt ebenfalls Plug & Play Verstärker von iSOtec (4one, 4Ds, 5D).

Der AD123VW2 fungiert als Schnittstelle und passt sich nahtlos in die Original-Fahrzeug-Verkabelung ein. Eine Kabel-Veränderungen ist nicht erforderlich. Problemlos lässt sich damit auch eine Freisprecheinrichtung (FSE), z.B. die Parrot MKI 9200i einbinden:

Immer - einfach und sicher via Plug & Play.

Hinweis:

  • Die nun folgenden Informationen beziehen sich ausschließlich auf die Integration eines Verstärkers am Werks-Radio:
Lieferumfang:
  • AD123VW2 ISO2CAR Radioadapter für VW Touareg 2 & Andere

Technische Daten

  • Hochwertige Kabel & Stecker
  • 100% Belegung des Adapter-Gehäuses
  • Kabelquerschnitt: 1,5qmm
  • 100% Kupferadern
  • Spannungs-Versorgung: gelbes / rotes Kabel
  • Masse-Verbindung: schwarzes Kabel
  • passend: für Touareg 2 RNS 850

Empfohlener Einbauort:

  • Touareg 2 Radio-Unit (ohne aktives Sound-System) hinter der rechten Seitenverkleidung im Kofferraum

Einbau-Tipps vom Profi

ISO2CAR Radioadapter für Touareg 2 RNS 850 Serien-Radio

  • Der AD123VW2 kann ausschließlich mit dem passiven RNS 850 Musik-System verwendet werden.
  • Aktive Sound-Systeme, wie z.B. Dynaudio, mit bereits integrierten Verstärkern können nicht adaptiert werden.
Anschluss an das RNS 850 Serien-Radio
  • Die Integration des AD123VW2 ISO2CAR Radioadapters erfolgt zwischen dem RNS 850 Radio und Original Fahrzeugverkabelung.
  • Die RNS 850 Radio-Einheit befindet sich hinter dem rechten Seitenteil im Kofferraum
  • Der AD123VW2 kann direkt verbunden werden.
    Beachten Sie die Verriegelung am AD123VW2 bei Aus- & Wiedereinbau.
Einfache Rückrüstung
  • Eine Rückrüstung z.B. bei Fahrzeugwechsel (z.B. Rückgabe eines Leasing-Fahrzeugs) ist problemlos und schnell möglich.

Hinweise

... Spannungsversorgung zwischen Touareg 2 RNS 850 Radio-Unit und Plug & Play Verstärker mit ISO-Strom-Adapter:

Der AD123VW2 ISO2CAR Radioadapter muss mit dem 20cm langen ISO-Strom-Adapter wie folgt verbunden werden:

  • ISO-Strom-Adapter einmal mit dem viereckigen ISO-Stecker-Gehäuse verbinden
    (ISO-Strom-Adapter passt nur in eine der beiden Steckplätze).
  • ISO-Strom-Adapter einmal mit dem schwarzen 8-poligen ISO-Buchsen-Gehäuse verbinden.
    Die braunen ISO-Connectoren sind anders kodiert und können nicht mit den schwarzen zusammen gesteckt werden.
  • Nun die Verbindung zwischen ISO-Strom-Adapter und Verstärker-Anschluss-Kabel herstellen:
  • gelbes Kabel mit Rundhülse - Dauerplus (99% aller Fahrzeugmodelle):
    Wird mit dem gelben Kabel des Verstärker-System-Kabels verbunden.
  • rotes Kabel mit Rundhülse - Dauerplus (nur Ford-Modelle):
    Wird mit dem gelben Kabel des Verstärker-System-Kabels verbunden.
  • schwarzes Kabel mit Flachhülse: Masse-Anschluss
    Wird mit dem schwarzen Kabel des Verstärker-System-Kabels verbunden.

WICHTIG:

  • ISO2CAR Radioadapter sind nicht für die Verwendung in aktiven Sound-Systemen, wie z.B: JBL, 3D-Sound, Dynaudio o.ä., geeignet.

Downloads

Unterstützte Fahrzeuge

  • Volkswagen EOS VW EOS (2010 - 2015)
  • Volkswagen Touareg II (2010 - 2014)
